Série E4.80 ESD

Configurez ici votre propre Système de Chaînes Porte-Câbles. Toutes les saisies et modifications seront enregistrées dans la liste des produits se trouvant en fin de page.

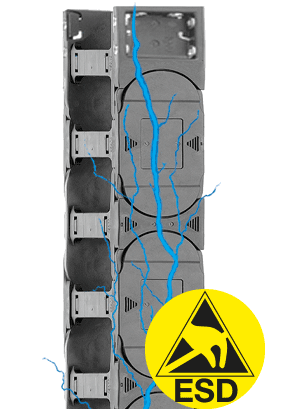

Série E4.80 ESD - Chaîne Porte-Câbles, ouverture des deux côtés, entretoise tous les maillons

Le Système E4.1 ESD réunit tous les avantages des trois générations précédentes et est le meilleur système de la gamme de Chaînes Porte-Câbles igus®. Les Séries de la gamme E4.1 sont plus robustes que les modèles précédents à dimensions égales ou inférieures. Les accessoires et cotes de raccordement sont presque tous identiques. Augmenter encore la durée de vie de votre installation tout en réduisant les coûts avec le Système E4.1 d´igus®.

Système de retenue pour une stabilité latérale optimale, une force d´avancée élevée sur les courses longues et de grandes longueurs autoportantes
Convient bien aux applications à 90°
"Freins" amortissant le bruit ou patins amortisseurs en option
Maillons extérieurs et intérieurs pour un montage rapide, avec ou sans précontrainte

Largeurs intérieures disponibles : 75 á 300 mm
Rayons de courbure disponibles: 200 á 300 mm
Pas : 111 mm par maillon = 9 Maillons/m

Quand choisir la Série E4.80 ESD

Quand une exécution silencieuse est requise
Pour les vitesses et/ou les accélérations très élevées
Pour les courses longues
Pour les charges supplémentaires élevées

Quand ne pas choisir la Série E4.80 ESD

Si une Chaîne Porte-Câbles vibrant très peu est souhaitée
Série E6.80
Quand la stabilité d'une version "light" avec des parois latérales plus fines est souhaitée pour des raisons de prix ou de place.
Série 15050 , Série 15150 , Série 19850

Gamme de produits et cotes de montage


Référence :
Largeur intérieure Bi [mm]:
Rayon de courbure R [mm]:
Course S [mm]:
Position du point mobile [mm]:
Longueur de chaîne^** [mm]:
Nombre de maillons :
Largeur extérieure Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
ΔCL [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Poids par maillon [g]:
Poids [kg/m]:
* L´espace nécessaire en hauteur est HF = H + 60 mm (pour charge supplémentaire de 3 kg/m), et devrait être respecté pour toutes les applications. Nous vous prions de nous contacter en cas d'espaces très réduits.
** La longueur calculée correspond à la longueur de la chaîne sans éléments de fixation.

A=mobile compris, B=Point fixe
Pas : 111 mm par maillon
Maillons au m: 9
Course: S
Longueur de chaîne =S/2 + K

Longueur autoportante

Rapport entre la longueur autoportante et la charge supplémentaire
Abscisse: longueur autoportante en m FLB/FLG
Ordonnée: charge supplémentaire en kg/m
Graduation inférieure : course S en m
FLB = autoportance avec flèche autorisée
FLG = autoportance avec brin supérieur

Les diagrammes pour la longueur autoportante s´appliquent aux Chaînes Porte-Câbles standard en matériau igumid GLW. Les chiffres peuvent aussi être utilisés pour porter un jugement sur les applications à Chaînes en matériau spécial ESD. En cas de dépassement de 80% de la longueur autoportante maximale, procéder à un essai proche de la pratique pour s´assurer que la Chaîne soit adaptée.

Indice prix:

Principe d'ouverture :

Contact personnel

Exemples d'applications CAO 3D Demande d'échantillons et de catalogues. Conception & calcul Calcul de la durée de vie Fichier PDF Questions aux spécialistes produits

Vos projets avec igus®

6 largeurs et 3 rayons de courbure

Données d'étudeEn savoir plus sur les "Applications en autoportance".

Données d'étudeEn savoir plus sur les "Versions coulissantes"

Informations pour l'installation

Autres types de montage

Caractéristiques techniques

Addendum aux instructions de montage

Déclaration de conformité CE

Serre-câbles

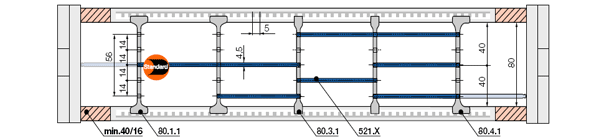

Configurer la séparation interne et les câbles

Variante 1 : standard

Gamme de produits


non monté	monté
par . maillon de chaîne

Veuillez utiliser le configurateur pour compartimenter l'intérieur et ajouter les câbles.

Appel du configurateur


Référence :

Pce. Ajouter à la liste des produits

Online Services:

Séparateur standard ESD
Pour toutes les applications. Offre une force de retenue maximale et une tenue en place sûre. Les séparateurs sont montés tous les 2 maillons en version standard ! Autres éléments de division interne sur demande.

Eléments de fixation

KMA, oscillant

Fixation avec vis à tête cylindrique M10 DIN912-8.8

Recommandation pour application en autoportance et coulissantes

Pour les petits espaces

Option - soulagement des efforts de traction intégré par rail en C avec clips Chainfix ou peignes serre-câbles

Résistant à la corrosion

Montage universel avec possibilité de fixation "sur tout le pourtour"

Référence :

Serre-câbles

Goulottes de guidage

Goulotte de guidage"Super-Alu", "Basic"

Goulotte de guidage "Super-Alu", "Heavy Duty"

Goulottes de guidage en acier

1. Partie latérale de goulotte, aluminium, 2 m

2. Glissière, plastique, 2 m

3. Glissières plastique*, latérales, 2 m

4. Cosse, alu

5. Rail en C, acier zingué

6. Vis à six pans creux M8 x 20

7. Ecrou M8

8. Elément de liaison "Basic", plastique

10. En option : profilé amortisseur, caoutchouc

*sans glissières sur demande

Goulotte "Super-Alu" - la norme igus® pour les goulottes de guidage

La goulotte "Super-Alu" est une goulotte de guidage modulaire pour les courses longues (lorsque les Chaînes se posent les unes sur les autres). La goulotte "Super-Alu" est disponible en "versions de base" simples et économiques auxquelles des éléments peuvent être rajoutés pour les constructions plus complexes. Cette utilisation universelle en fait la norme igus® recommandée pour les goulottes de guidage.

Possibilités de fixation nombreuses avec équerre de montage, cosse, éléments de raccordement
Glissières pour la protection contre l'usure latérale à vitesse élevée
Insensible à la corrosion grâce à de l'aluminium résistant à l'eau de mer
Montage flexible - fixation à l'infrastructure indépendante de la longueur des profilés et des points de raccord


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:

Données d'étudeEn savoir plus sur les "Versions coulissantes"

Bon comportement à l'usure, silencieux
Montage très simple et universel

1. Elément de raccordement

2. Rail de glissement en plastique

3. Cosse

4. Glissières

5. Rails en C

1. Partie latérale de goulotte, aluminium, 2 m

2. Glissière, plastique, 2 m

3. Glissières plastique*, latérales, 2 m

5. Rail en C, acier zingué

7. Ecrou M8

9. Equerre de montage "Heavy Duty", aluminium

10. En option : profilé amortisseur, caoutchouc

11. Vis à six pans creux M8 x 25

*sans glissières sur demande

Goulotte "Super-Alu" - la norme igus® pour les goulottes de guidage

Possibilités de fixation nombreuses avec équerre de montage, cosse, éléments de raccordement
Glissières pour la protection contre l'usure latérale à vitesse élevée
Insensible à la corrosion grâce à de l'aluminium résistant à l'eau de mer
Montage flexible - fixation à l'infrastructure indépendante de la longueur des profilés et des points de raccord


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:

Données d'étudeEn savoir plus sur les "Versions coulissantes"

Bon comportement à l'usure, silencieux
Montage très simple et universel

1. Profilés en aluminium

2. Rail de glissement en plastique

3. Equerre de montage Heavy Duty

4. Glissières

5. Rails en C

6. Profilés amortisseurs

1. Goulotte de guidage (en bleu)
2. Bande de glissement (en noir)
3. Kit de montage (rouge)
4. Fixation individuelle sans rail en C
5. Longueur rail

Les goulottes de guidage sont utilisées pour les applications où le brin supérieur de la Chaîne glisse sur le brin inférieur. Les composants suivants sont nécessaires pour l'utilisation de la goulotte de guidage igus® en acier. Goulotte de guidage sans rail réf. 96.30, goulotte de guidage avec rails réf. 96.31Kits de montage pour assurer le raccord réf. 96.50.XX
.XX donne la longueur des rails en C sur lesquels est montée la goulotte de guidage. La longueur standard des pièces de la goulotte et des rails est de 2 m. La longueur totale exigée de la goulotte de guidage est fonction de la course.


Référence :
A [mm]:
B [mm]:
C [mm]:
D [mm]:
E [mm]:
F [mm]:
G [mm]:
H [mm]:

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:


Référence :

Pce. Ajouter à la liste des produits

Online Services:

Données d'étudeEn savoir plus sur les "Versions coulissantes"

+ Montage simple avec kits de montage
+ Version en 2 parties - réglable sur la largeur de la chaîne
+ Grande stabilité
+ Prix intéressant
+ Grand choix

Goulotte de guidage sans rails de glissement réf. 96.30, goulotte de guidage avec rails de glissement réf. 96.31

Kits de montage pour assurer la liaison réf. 96.50. XX

Tôle d´appui

Tôle d'appui version 02

Appui du brin inférieur, tôle d'appui modulaire Tôles d'appui simples d'une pièce pour le brin inférieur de la chaîne porte-câbles. Largeur, hauteur ou couleur : nous vous livrons la chaîne adaptée avec le système de tôle d’appui, prête à mettre en place dans votre machine ou application. Evitez les frais liés à l’achat de pièces et à l’élaboration du projet.

Système complet prêt à être monté
Plus besoin de construire vous-même ce type de pièce
Convient à de nombreuses largeurs de chaînes porte-câbles
Raccordement simple à votre machine sur des supports normaux ou muraux
2 types et 4 versions disponibles


Référence :
B Ra [mm]:
B Ri [mm]:

Pce. Ajouter à la liste des produits

Online Services:

Nomenclature

Contact personnel

CGdV Mentions légale Remarques générales Mention de protection des données personnelles

Suspendu maxi [m]	120
Vertical maxi [m]	6
Sur chant en autoportance maxi [m]	3
Courses longues maxi [m]	400
De forme circulaire	usinage nécessaire

Matière maillons	igumid ESD
Température mini admissible [°C]	-40
Température maxi admissible [°C]	80
Vitesse de glissement maxi [m/s]	10
Accélération en glissement maxi [m/s²]	50
Vitesse maxi en autoportance avec brin supérieur droit [m/s]	20
Accélération maxi en autoportance avec brin supérieur droit [m/s²]	200
Vitesse maxi en autoportance avec flèche autorisée [m/s]	3
Accélération maxi en autoportance avec flèche autorisée [m/s²]	6
Classe d'inflammabilité maillons	VDE 0304 IIC UL94 HB
